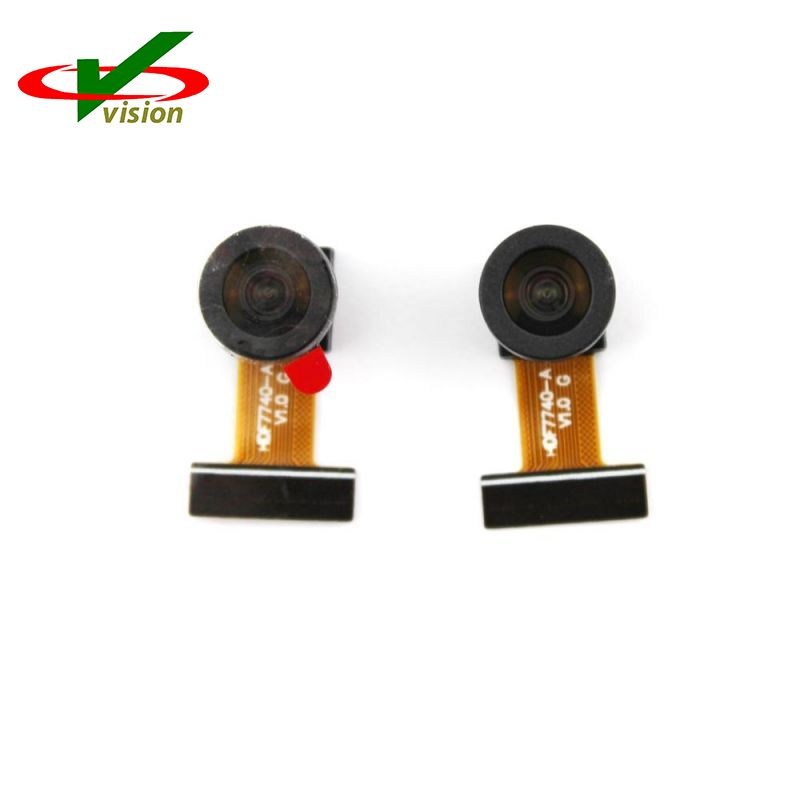

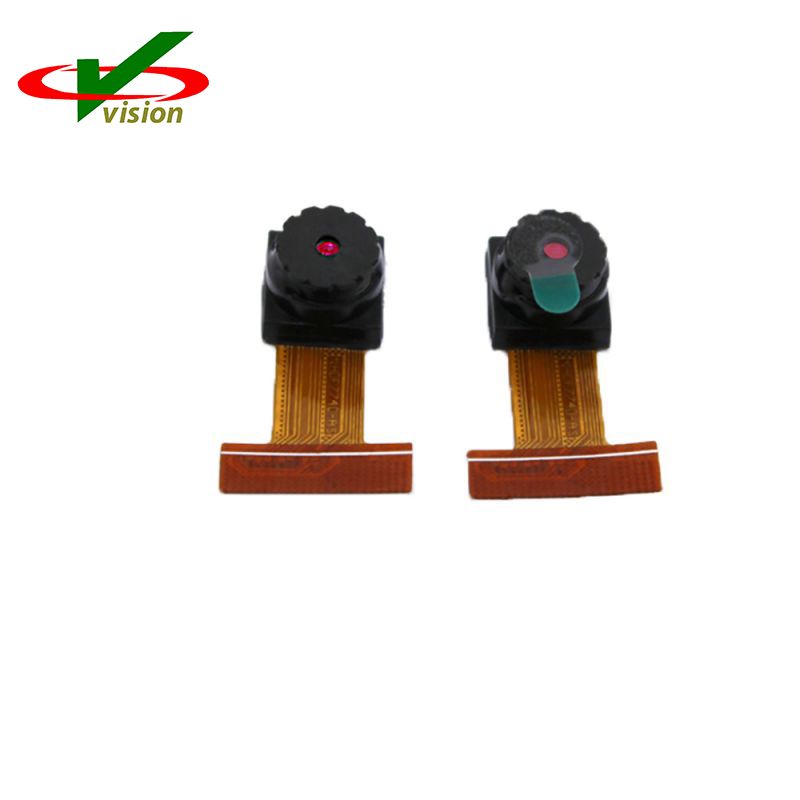

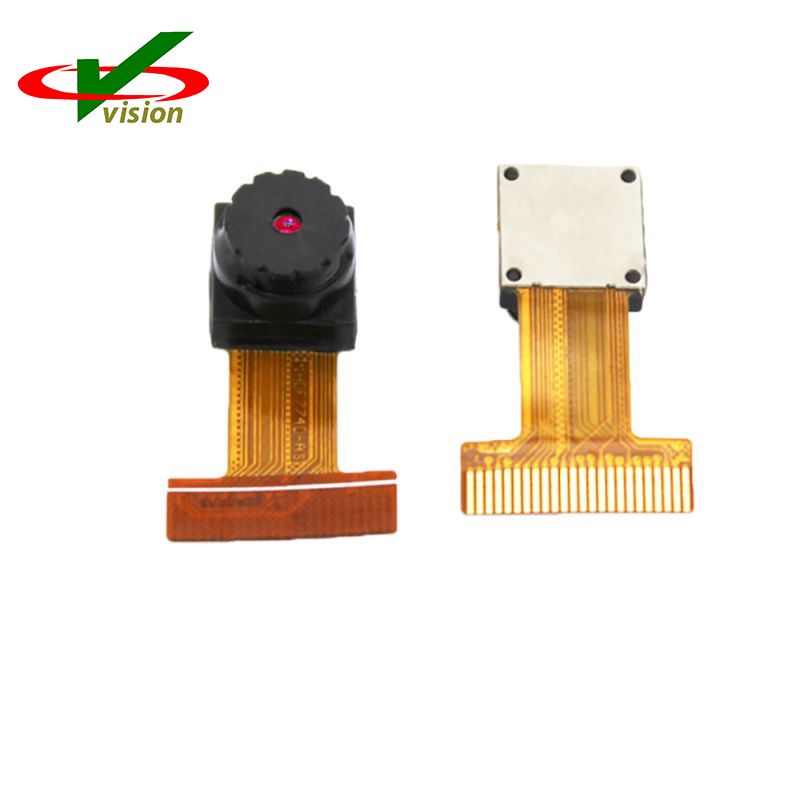

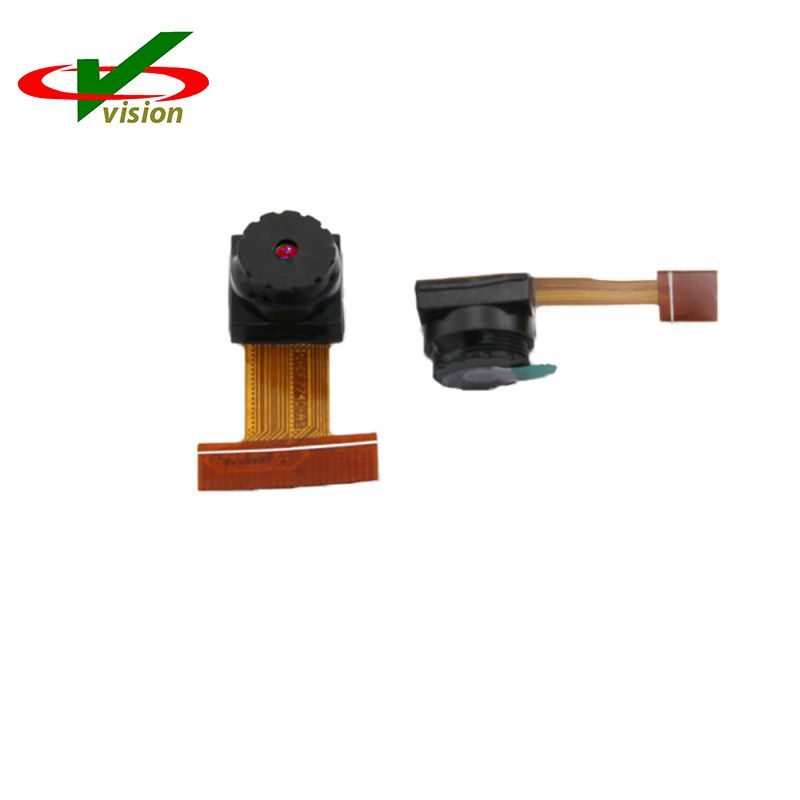

Pieni Cmos VGA OV7740 -kameramoduuli

Pieni CMOS VGA OV7740 -kameramoduuli voi toimia nopeudella 60 kuvaa sekunnissa (fps) VGA-resoluutiolla ja 120 fps QVGA-resoluutiolla, jolloin käyttäjä voi hallita täysin kuvanlaatua, muotoilua ja lähtötiedonsiirtoa.

Pieni CMOS VGA OV7740 -kameramoduuli tukee digitaalista videorinnakkaisporttia ja tarjoaa täyden kehyksen, alinäytteen, ikkunoituja tai skaalattuja 8-bittisiä/10-bittisiä RAW RGB- ja 8-bittisiä YUV-kuvia.

640x480 pieni CMOS VGA OV7740 -kameramoduulin ominaisuudet:

1. tuki tulostusmuodoille: RAW RGB ja YUV

2. tuki kuvakokoille: VGA, QVGA, CIF ja mikä tahansa pienempi koko

3. Tuki mustan auringon peruuttamiselle

4. tuki sisäiselle ja ulkoiselle kehyssynkronointille

5. standardi SCCB-sarjaliitäntä

6. digitaalinen videoportti (DVP) rinnakkaislähtöliitäntä

7. upotettu kerta-ohjelmoitava (OTP) muisti

8. piirissä oleva vaihelukkosilmukka (PLL) upotettu 1,5 V:n säädin sydämelle

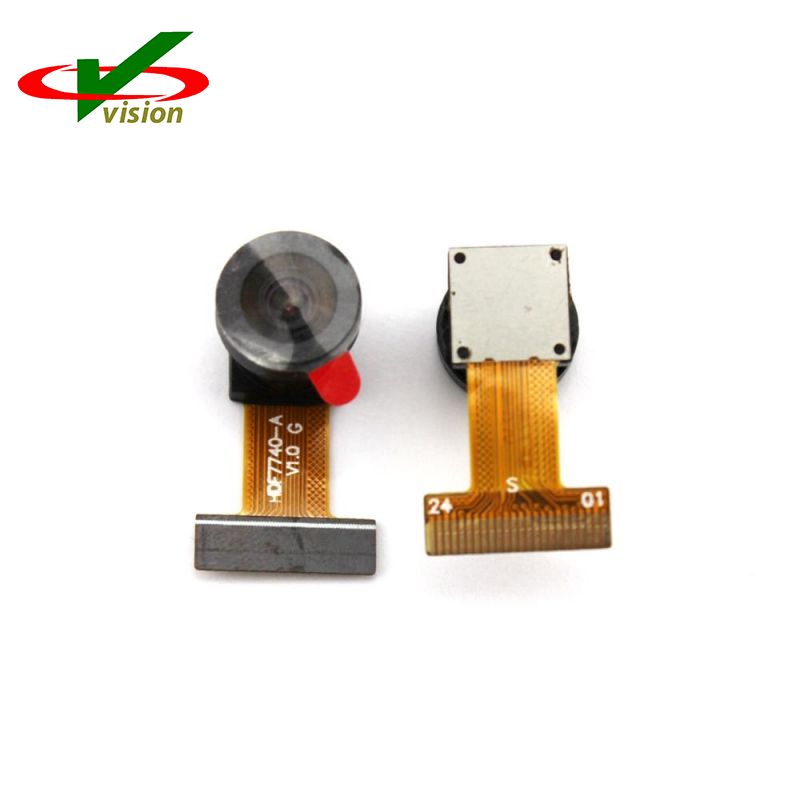

24pin Gold Finger Small CMOS VGA OV7740 -kameramoduulin avaimen tekniset tiedot

Taulukon koko: 656 x 488

Virtalähde:

ydin: 1,5 VDC ± 5 %

analoginen: 3,3 V ± 5 %

I/O: 1,7 ~ 3,47 V

Lämpötila-alue: Käyttö: -30°C - 70°C

Vakaa kuva: 0°C - 50°C

Lähtömuoto: – 8-/10-bittinen RGB-raakadata – 8-bittinen YUV

Linssin koko: 1/5"

Tulokellotaajuus: 6 ~ 27 MHz

Suurin kuvansiirtonopeus:

VGA (640x480): 60 fps

QVGA (320 x 240): 120 fps

Herkkyys: 6800 mV/(Lux-sek)

Suurin valotusväli: 502 x tROW

Pikselin koko: 4,2 μm x 4,2 μm

Kuva-alue: 2755,2 μm x 2049,6 μm

Pakkauksen mitat: 4185μmx4345μm
