CMOS-objektiivikameramoduuli OV7740 tukee digitaalista videorinnakkaisporttia ja tarjoaa täyden kehyksen, alinäytteen, ikkunoituja tai skaalattuja 8-bittisiä/10-bittisiä RAW RGB- ja 8-bittisiä YUV-kuvia.CMOS-objektiivikameramoduuli OV7740 voi toimia nopeudella 60 kuvaa sekunnissa (fps) VGA-resoluutiolla ja 120 kuvaa sekunnissa QVGA-resoluutiolla, jolloin käyttäjä hallitsee täysin kuvanlaatua, muotoilua ja lähtötiedonsiirtoa.

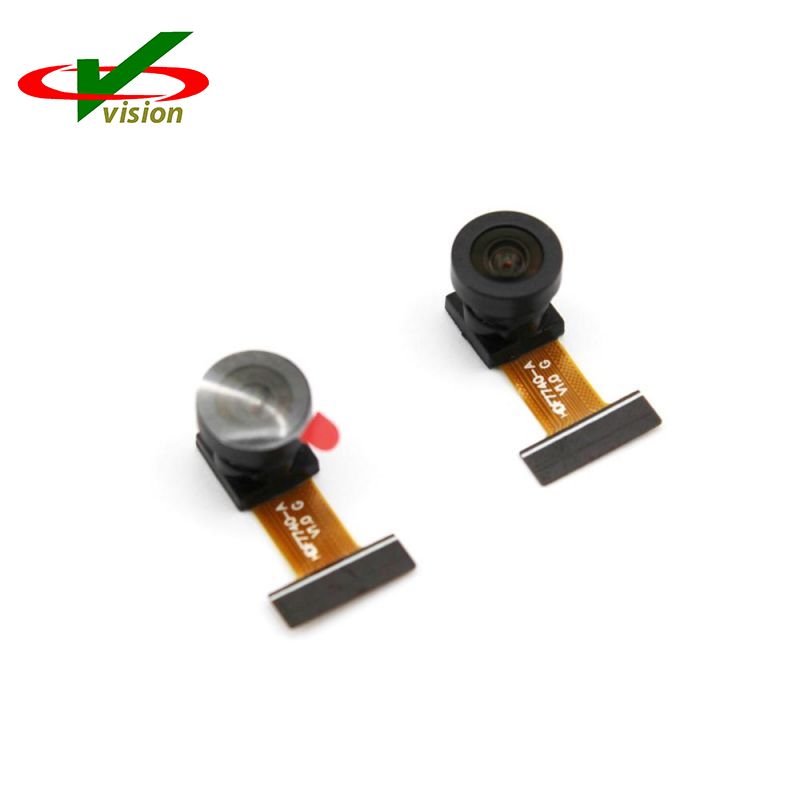

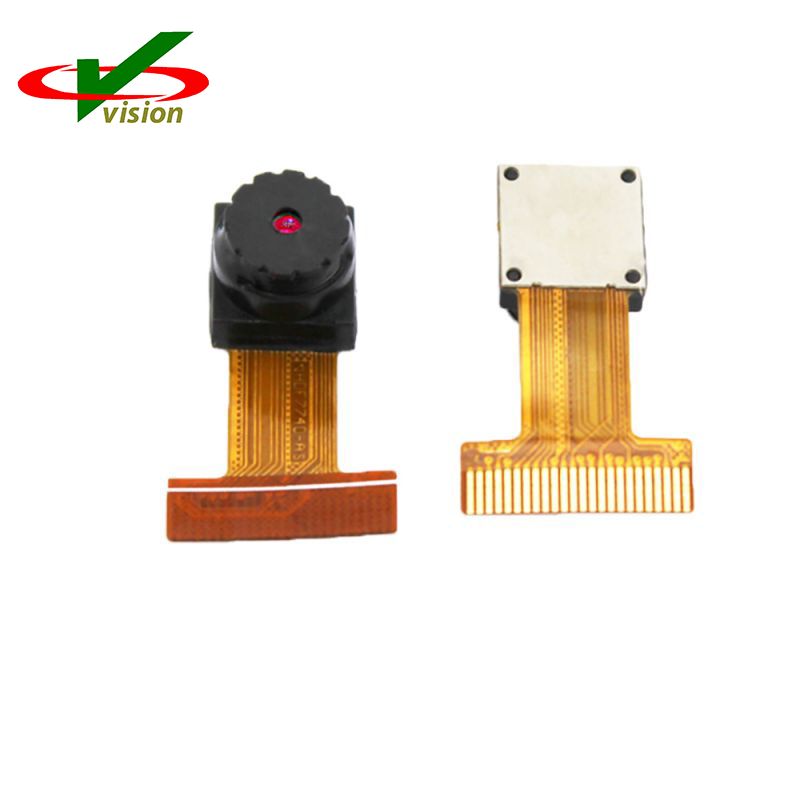

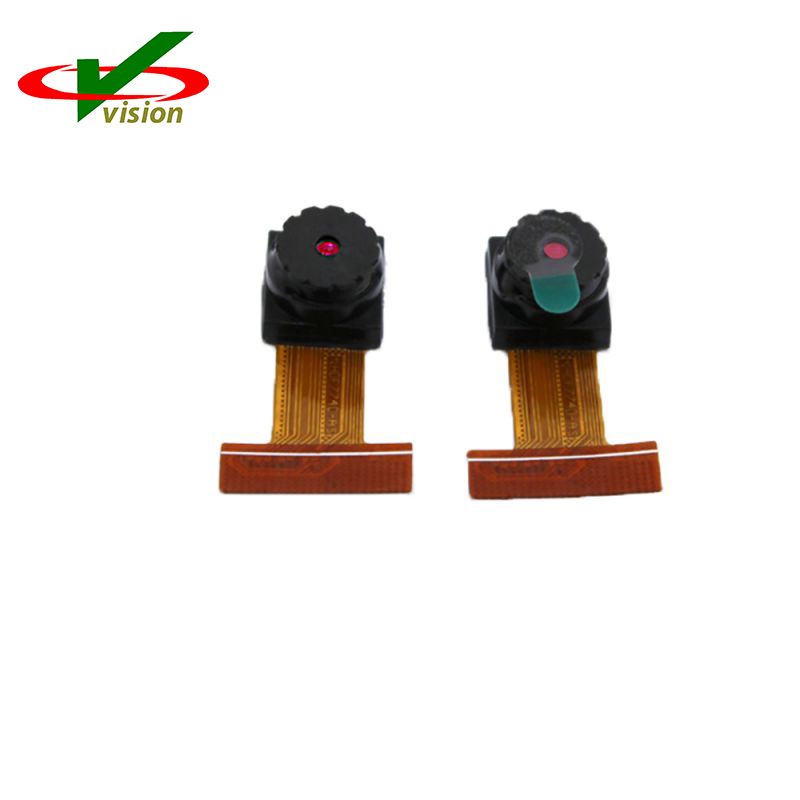

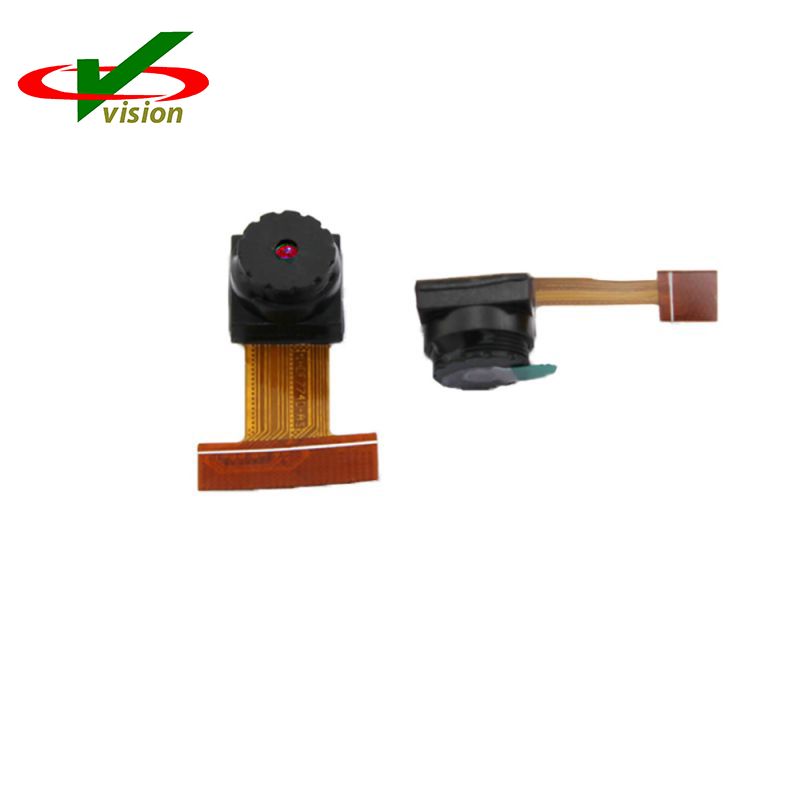

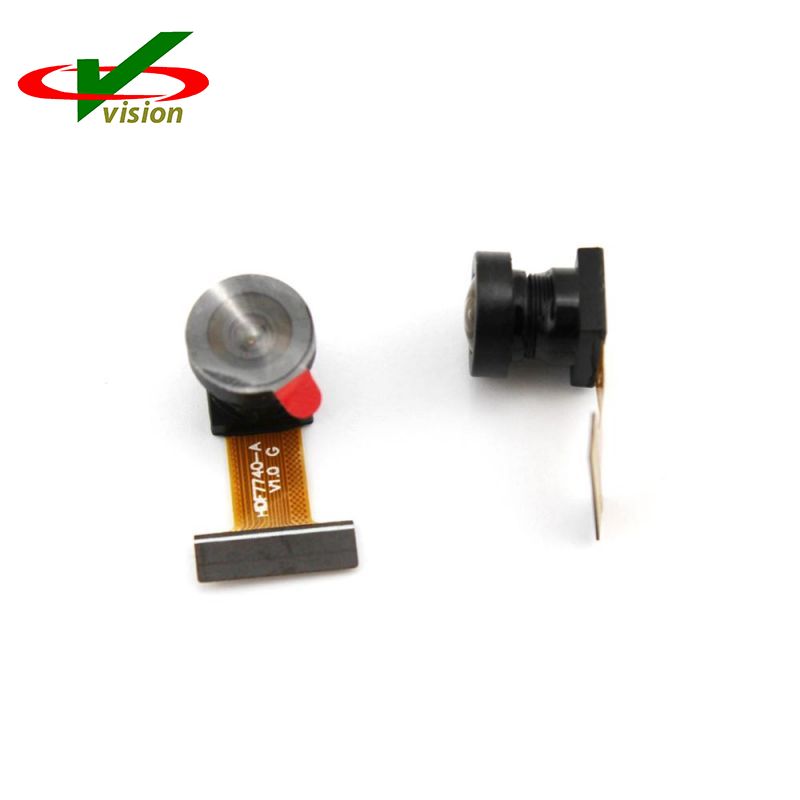

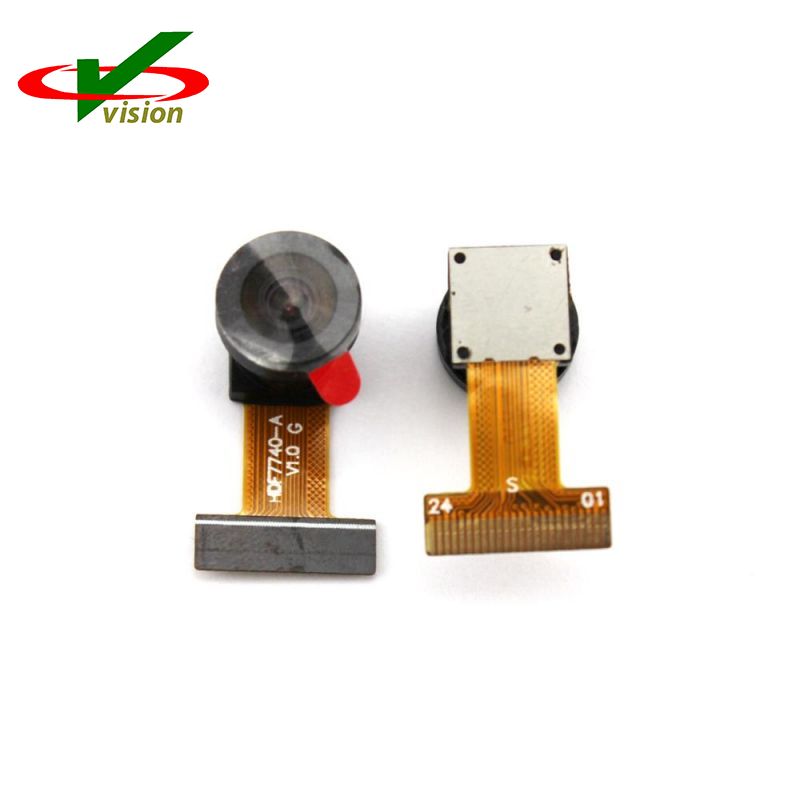

CMOS Lens Camera Module OV7740 on pienitehoinen, erittäin herkkä VGA CMOS -kuvakenno, joka tarjoaa yhden sirun VGA-kameran kaikki toiminnot pienellä jalanjälillä.
1. tuki tulostusmuodoille: RAW RGB ja YUV
2. tuki kuvakokoille: VGA, QVGA, CIF ja mikä tahansa pienempi koko
3. Tuki mustan auringon peruuttamiselle
4. tuki sisäiselle ja ulkoiselle kehyssynkronointille
5. standardi SCCB-sarjaliitäntä
6. digitaalinen videoportti (DVP) rinnakkaislähtöliitäntä
7. upotettu kerta-ohjelmoitava (OTP) muisti
8. piirissä oleva vaihelukkosilmukka (PLL) upotettu 1,5 V:n säädin sydämelle
Taulukon koko: 656 x 488
Virtalähde:
ydin: 1,5 VDC ± 5 %
analoginen: 3,3 V ± 5 %
I/O: 1,7 ~ 3,47 V
Lämpötila-alue: Käyttö: -30°C - 70°C
Vakaa kuva: 0°C - 50°C
Lähtömuoto: – 8-/10-bittinen RGB-raakadata – 8-bittinen YUV
Linssin koko: 1/5"
Tulokellotaajuus: 6 ~ 27 MHz
Suurin kuvansiirtonopeus:
VGA (640x480): 60 fps
QVGA (320 x 240): 120 fps
Herkkyys: 6800 mV/(Lux-sek)
Suurin valotusväli: 502 x tROW
Pikselin koko: 4,2 μm x 4,2 μm
Kuva-alue: 2755,2 μm x 2049,6 μm
Pakkauksen mitat: 4185μmx4345μm
