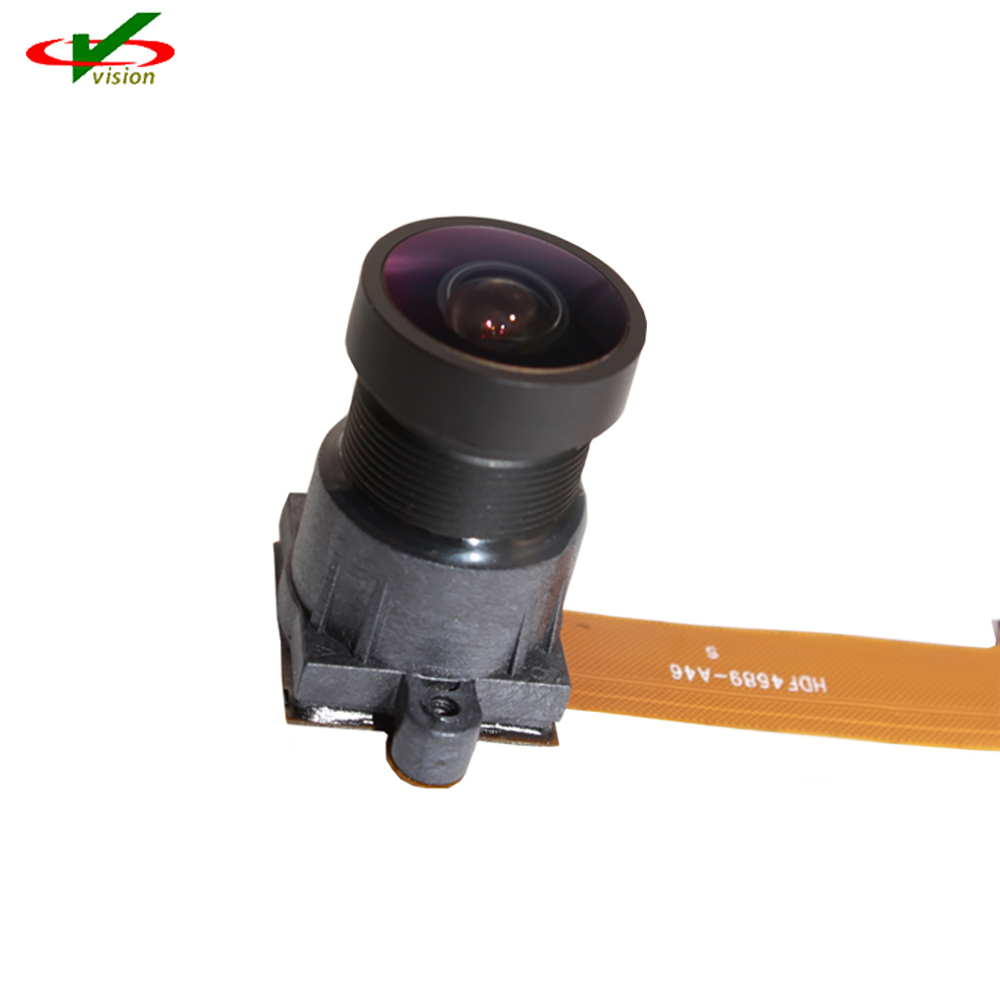

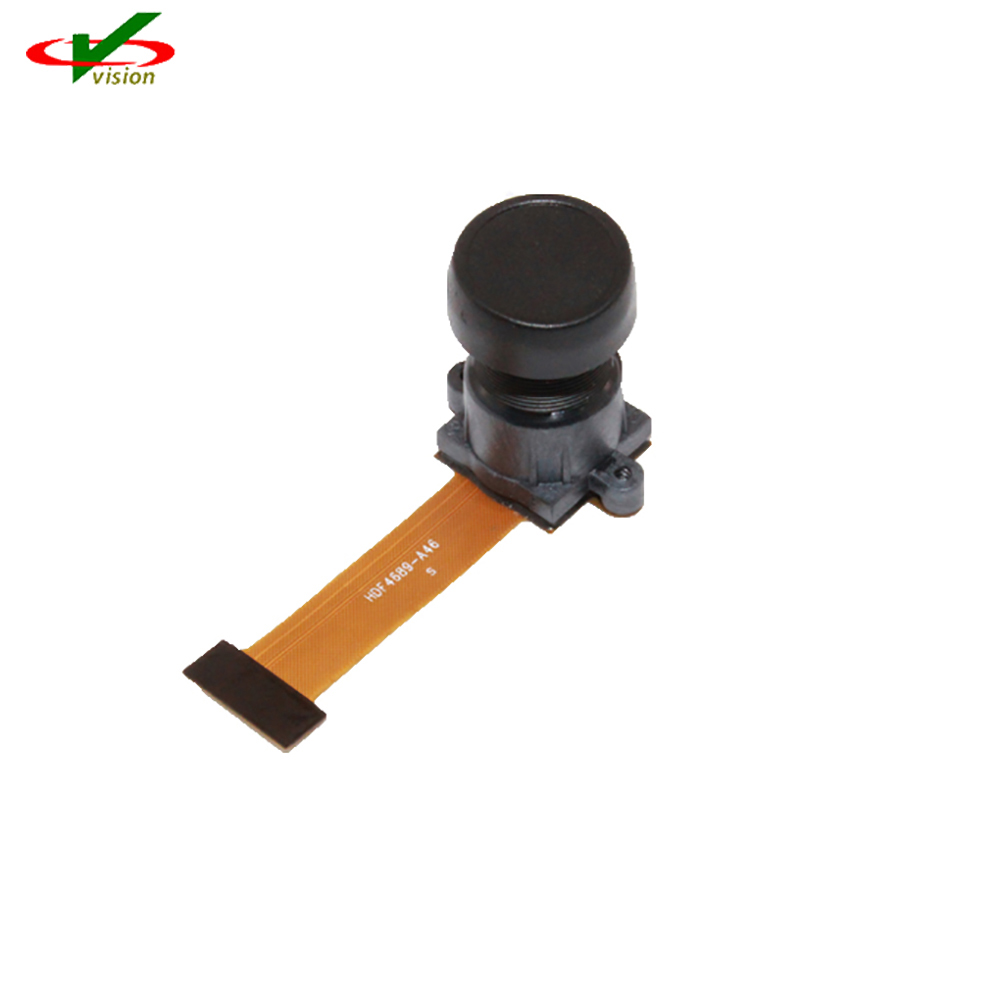

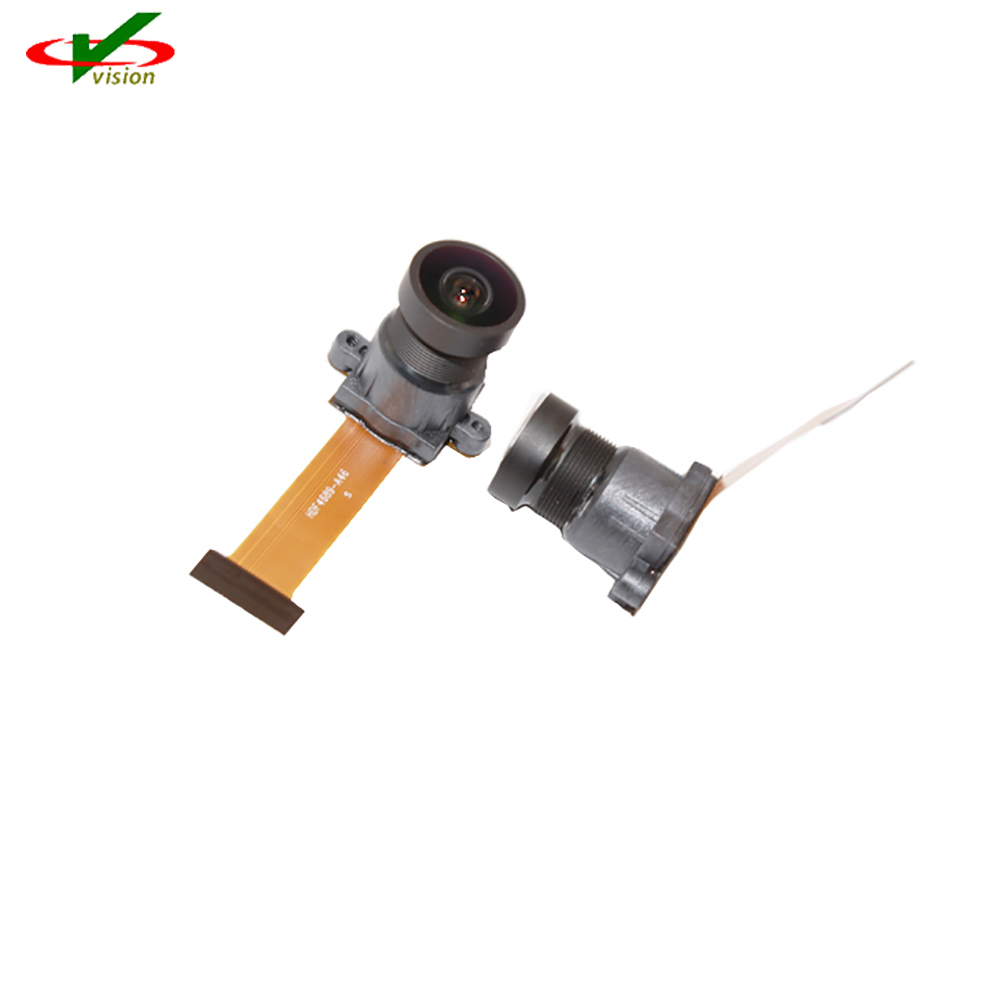

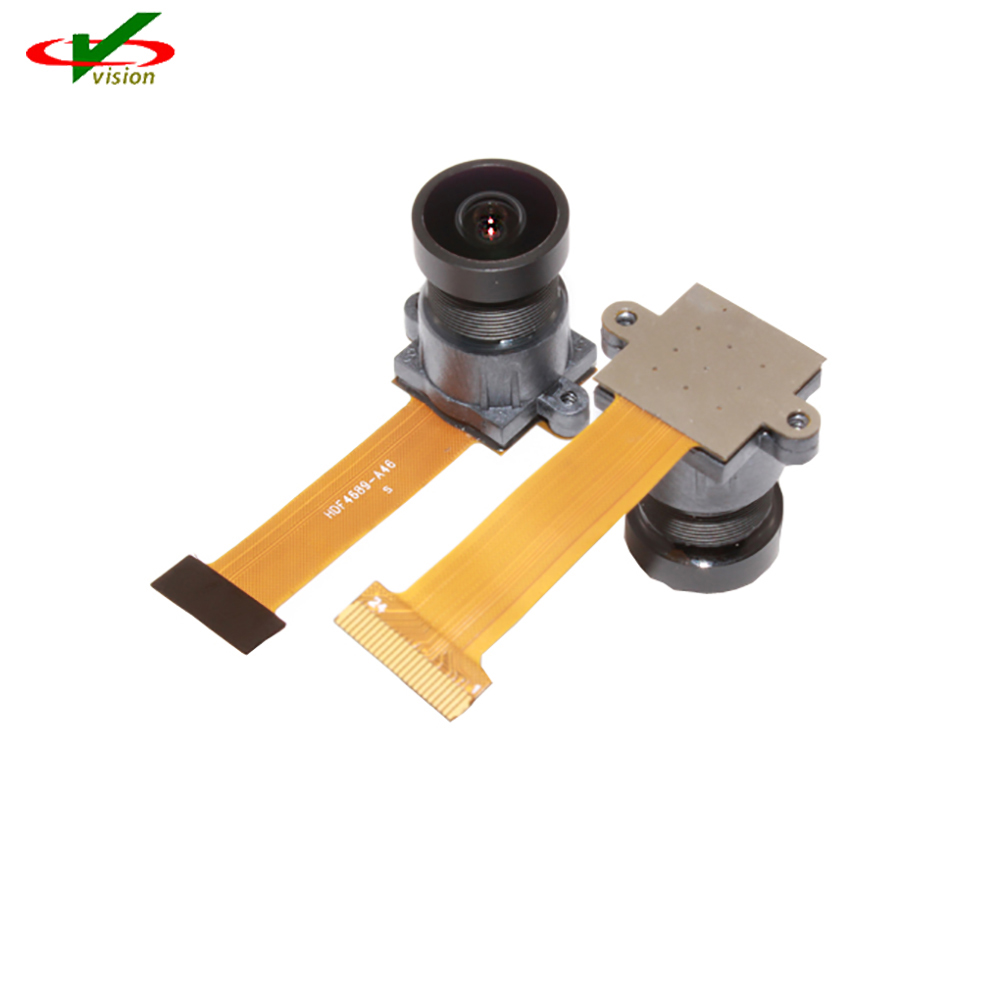

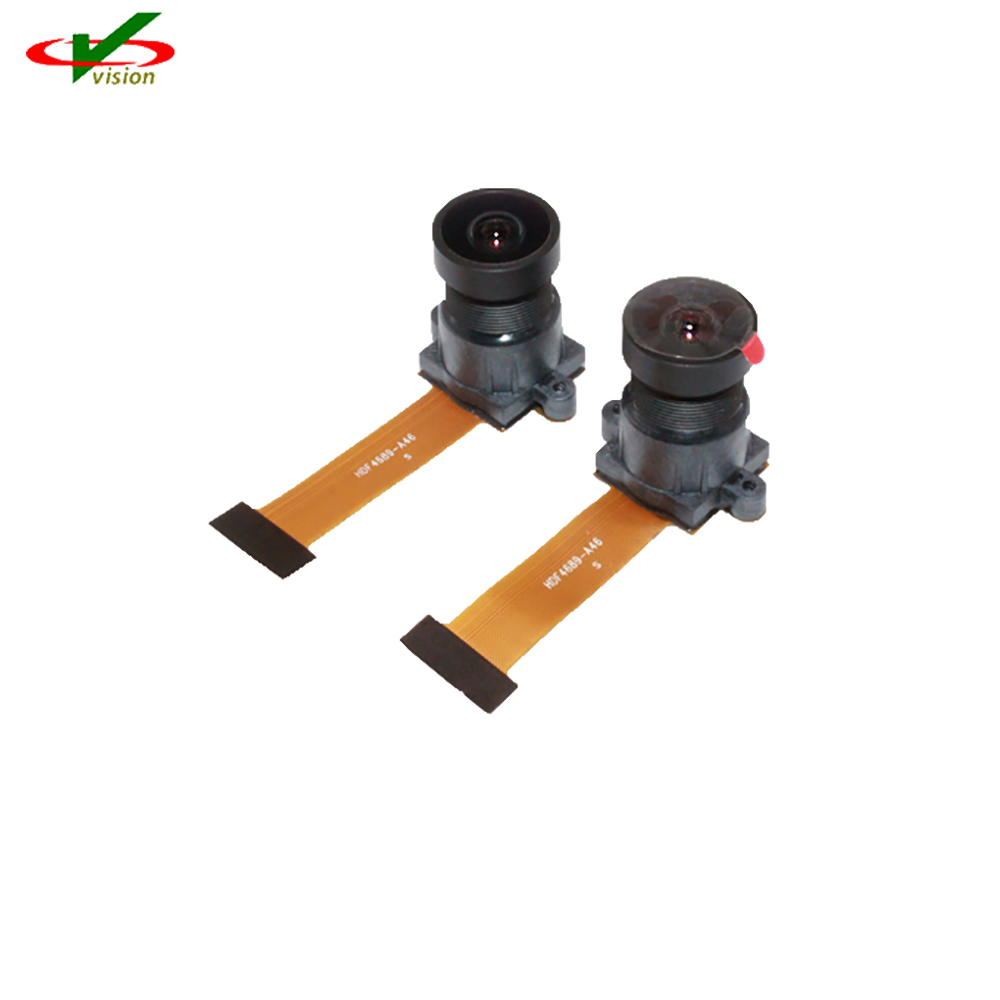

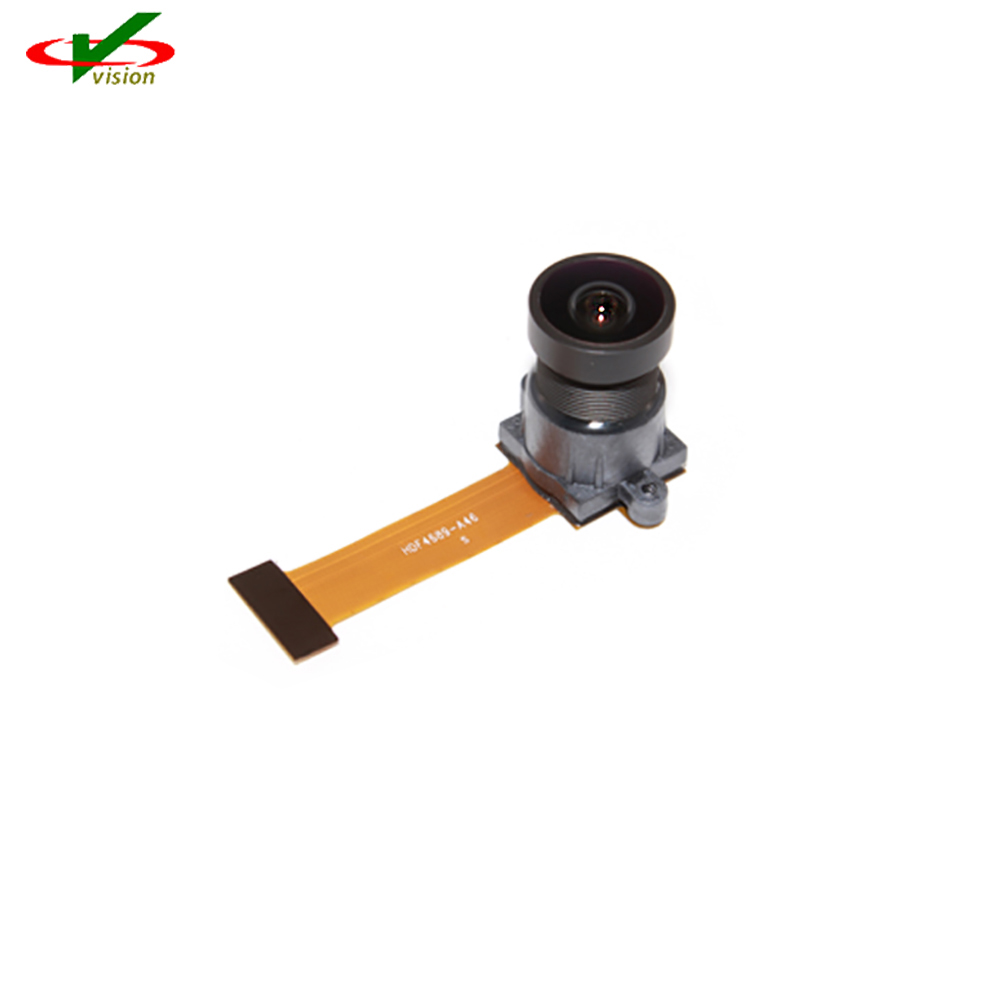

4MP 2K MIPI -kameraanturimoduulissa on nopea 4-kaistainen MIPI-sarjalähtöliitäntä, joka mahdollistaa vaaditun suuren tiedonsiirtonopeuden. ov4689 on saatavana sirumittakaavapaketissa (csp).
Korkean kuvanopeuden 4 megapikselin 2K MIPI -kameran tunnistinmoduulilla on erinomainen hämärän valon herkkyys ja suuri dynaaminen alue suojaussovelluksiin.
4 megapikselin 2K MIPI Camera Sensor Module on tehokas 4 megapikselin kamerapiiritunnistin alkuperäisessä 16:9-muodossa, joka on suunniteltu seuraavan sukupolven valvonta- ja turvajärjestelmiin. Anturi käyttää edistynyttä 2 mikronin OmniBSITM-2 pikseliä, joka tarjoaa luokkansa parhaan herkkyyden hämärässä ja korkean dynaamisen alueen (HDR).
● automaattinen mustan tason kalibrointi (ABLC)
● ohjelmoitavat säätimet kuvataajuudelle, peilaukselle ja kalvolle, rajaukselle ja ikkunointille
● staattinen viallinen pikselien peruutus
● tukee tulostusmuotoja: 10-bittinen RAW RGB (MIPI)
● tukee vaaka- ja pystysuoraa alinäytteenottoa
● tukee kuvakokoja: 4 megapikseliä, 3 megapikseliä, EIS1080p, 1080p, EIS720p
● nopea tilavaihto
● tukee 2x2binning-, 4x4binning- ja uudelleennäytteenottosuodatinta
● standardi SCCB-sarjaliitäntä
● Jopa 4-kaistainen MIPI-sarjalähtöliitäntä
● sulautettu 4K-bittinen kerta-ohjelmoitava (OTP) muisti osien tunnistamiseen jne.
● kaksi piirissä olevaa vaihelukkosilmukkaa (PLL)
● ohjelmoitava I/O-asema
●sisäänrakennettu lämpötila-anturi
● IP-kamerat
● Urheilukamerat
● Autoteollisuus
| Active array size | 2688 x 1520 | |
| Virtalähde | ydin | 1,1-1,3 V |
| analoginen | 2,6-3,0 V | |
| I/O | 1,7-3,0 V | |
| Tehovaatimukset | aktiivinen | 163mA (261mW) |
| Valmiustila | 1 mA | |
| XSHUTDOWN | <10μA | |
| Lämpötila-alue | toimivat | -30 ℃ - +85 ℃ |
| vakaa kuva | 0℃ - +50 ℃ | |
| Tulostusmuodot | 10-bittinen RAW | |
| Linssin koko | 1/3" | |
| Tulo kellotaajuus | 6-64 MHz | |
| Suurin kuva siirtonopeus |
2688x1520 | 90 fps |
| 1280x720 | 180 fps | |
| 1920x1080 | 120 fps | |
| 672x380 | 330 fps | |
| Herkkyys | 1900mV/lux-sek | |
| Skannaustila | progressiivinen | |
| Pikselin koko: | 2μm x 2μm | |
| Kuva-alue | 5440 μm x 3072 μm | |
| Pakkauksen mitat | 6630 μm x 5830 μm | |
