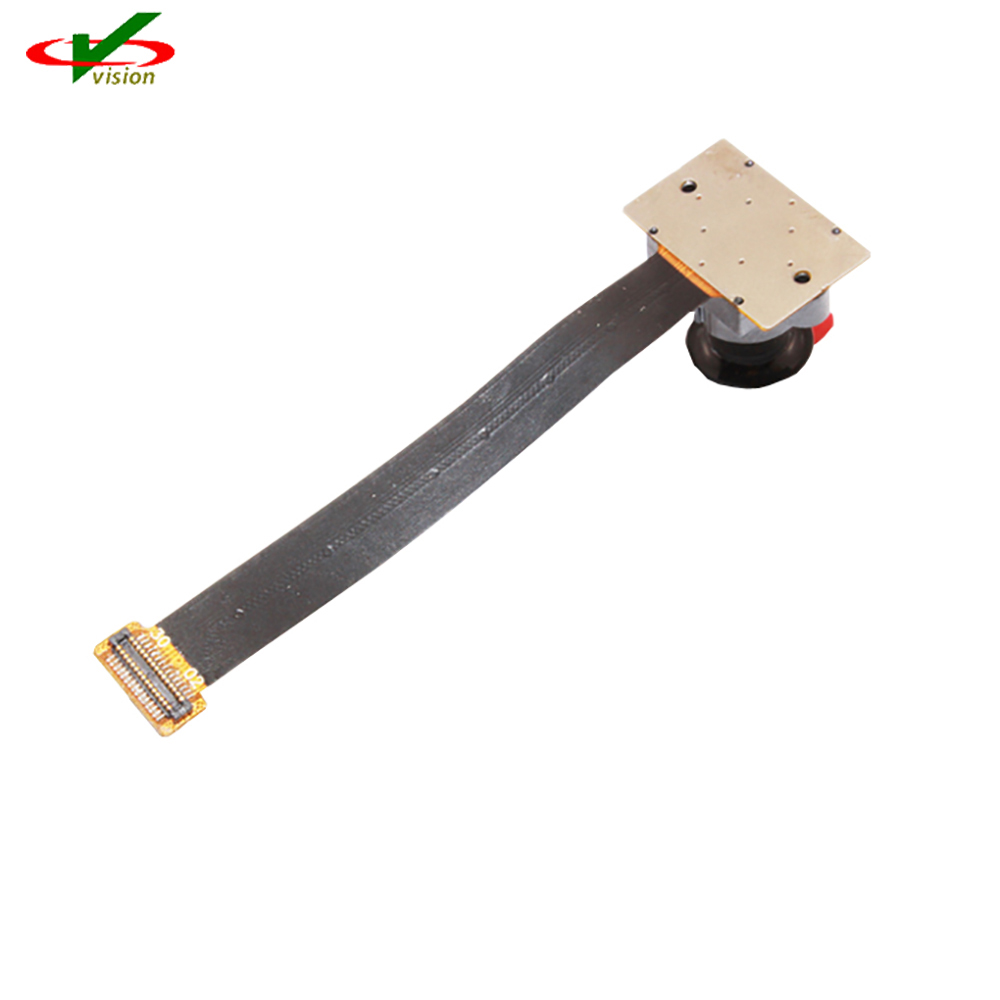

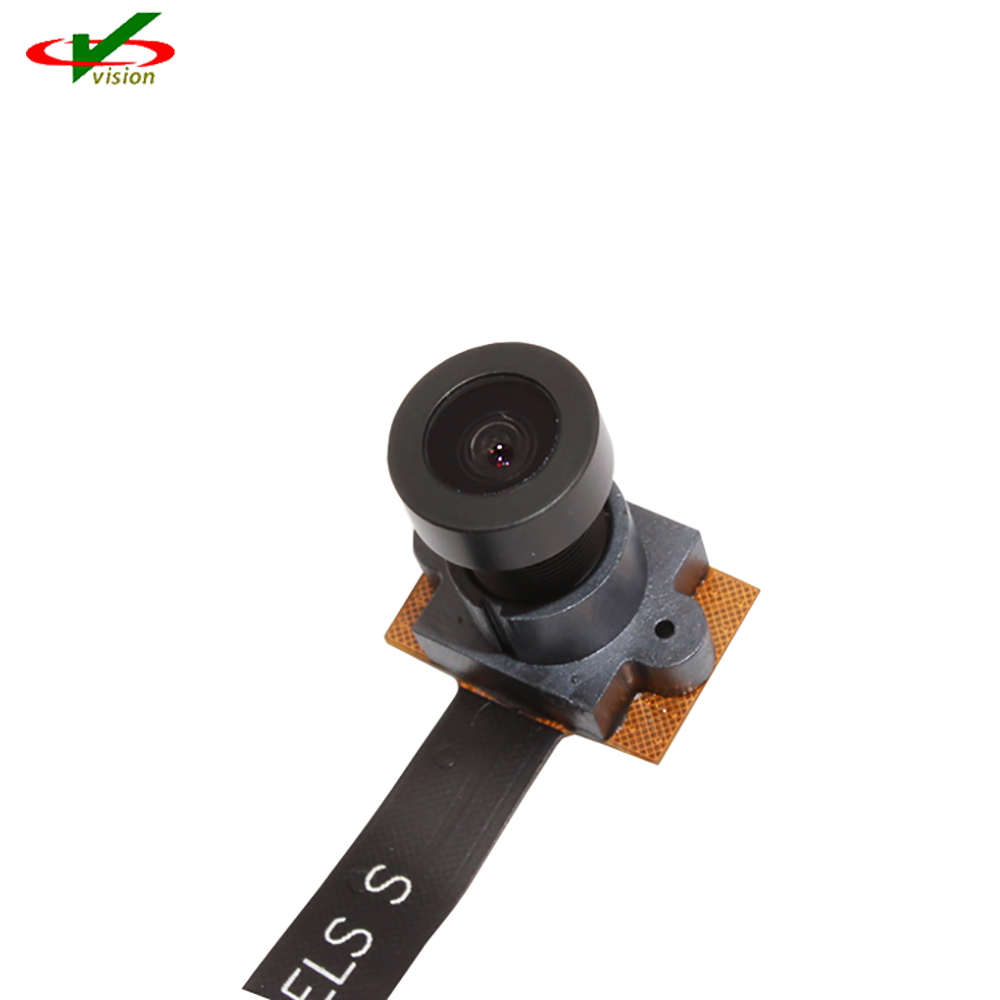

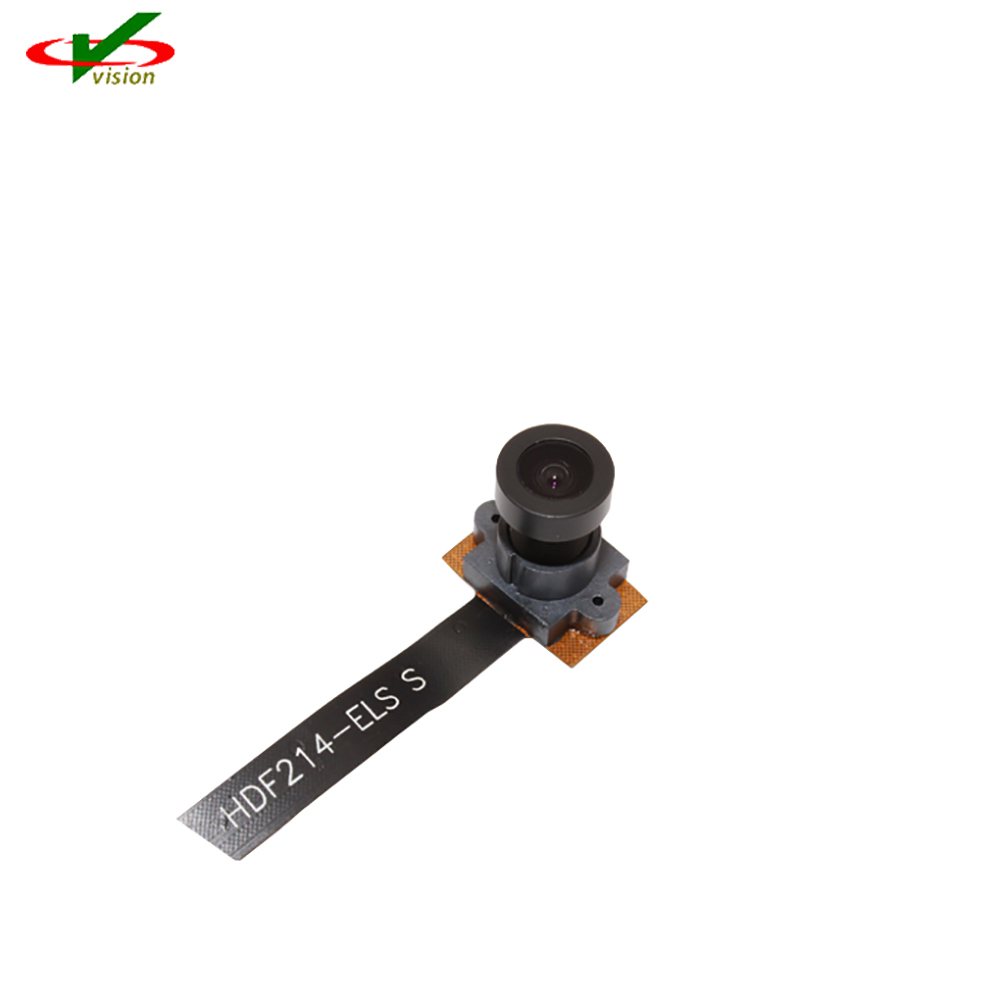

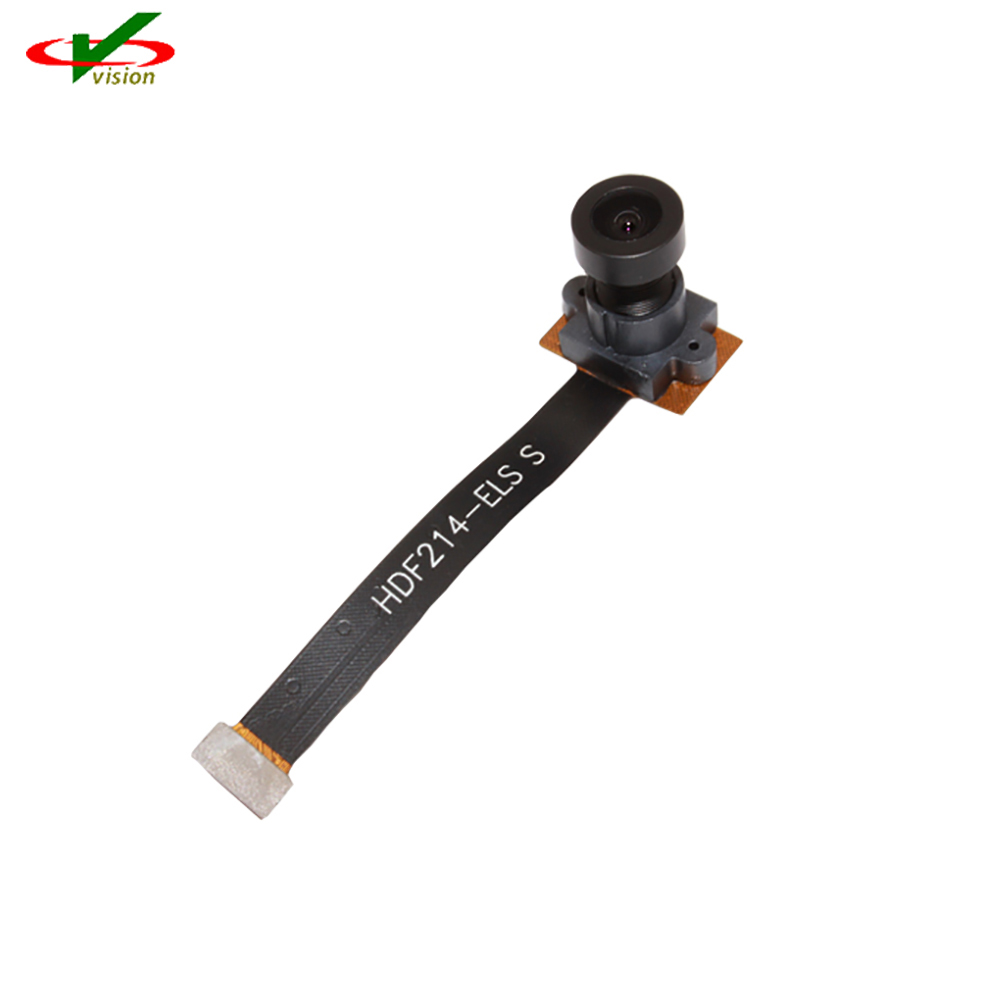

4K-sensorikamera IMX214 IMX315 IMX258 on halkaisijaltaan 5,892 mm (tyyppi 1/3,06) 13 megapikselin CMOS-aktiivisen pikselityypin pinottu kuvakenno neliömäisellä pikseliryhmällä.
4K-sensorikamera IMX214 IMX315 IMX258 käyttää Exmor - RSTM -tekniikkaa nopean kuvankaappauksen saavuttamiseksi sarakkeen rinnakkaisilla A/D-muunninpiireillä sekä korkean herkkyyden ja vähäkohinaisen kuvan (verrattuna perinteiseen CMOS-kuvakennoon) taustapuolen valaistun kuvantamispikselirakenteen kautta. R-, G- ja B-pigmentin päävärin mosaiikkisuodatin on käytössä.
Ottamalla käyttöön alueellisesti vaihtelevan valotustekniikan, suuren dynaamisen alueen still-kuvia ja videoita voidaan saavuttaa. 4K-sensorikamera IMX214 IMX315 IMX258 on varustettu elektronisella sulkimella, jossa on säädettävä integrointiaika. Se toimii kolmella virtalähteellä: analoginen 2,7 V. digitaaliset 1,0 V ja 1,8 V tulo/lähtöliitännät ja saavuttavat alhaisen virrankulutuksen. IMX214 on suunniteltu käytettäväksi matkapuhelimissa tai tablet-laitteissa.
◆ Takaosa - valaistu ja pinottu tyyppinen CMOS-kuvakenno " Exmor - RSTMM
◆ Single Frame High Dynamic Range (HDR) vastaavilla täysillä pikseleillä.
◆ Korkea signaali-kohinasuhde ( SNR ).
◆ Täysi resoluutio @30 fps (normaali / HDR ).4K2K@30fps (normaali / HDR )1080p@60fps (normaali / HDR)
◆ Ulostulovideomuoto RAW10/8, RAW14/12(HDR).
◆ Pixel binning -lukema ja H / V -alinäytteenottotoiminto
◆ Analoginen rajaus, digitaalinen rajaus ja skaalaustoiminto.
◆ Itsenäinen kääntö ja peilaus.
◆ CSI -2 sarjadatalähtö ( MIPI -2Lane/-4Lane valittavissa)
◆ 2 - johdin sarjaliikenne .
◆ Kaksi PLL:tä itsenäiseen kellon generointiin pikseliohjaukseen ja datalähtöliitäntään.
◆ Edistynyt kohinanvaimennus .
◆ Dynaaminen vian pikselin korjaus (1 dementaalinen / 2 dementaalinen)
◆ Nolla suljinviivettä.
◆ Virta - nollaustoiminto päälle
◆ Kahden anturin synkronointitoiminto.
◆8K bittiä OTP-ROM-muistia käyttäjille.
◆ Sisäänrakennettu lämpötila-anturi
◆CMOS-kuvakenno
◆Kuvan koko: Diagonaali 5,892 mm (tyyppi 1/3,06)
◆Pikselien kokonaismäärä: 4224(K) x 3200(V) noin. 13,51 M pikseliä
◆Tehollisten pikselien määrä: 4224(K) x 3136(V) noin. 13,25 megapikseliä
◆Aktiivisten pikselien määrä: 4208(K) x 3120(V) noin. 13,13 megapikseliä
◆ Sirun koko: 6,100 mm (K) x 4,524 mm (V)
◆Yksikkösolun koko: 1,12 μm (K) x 1,12 μm (V)
◆Substraattimateriaali: Pii
