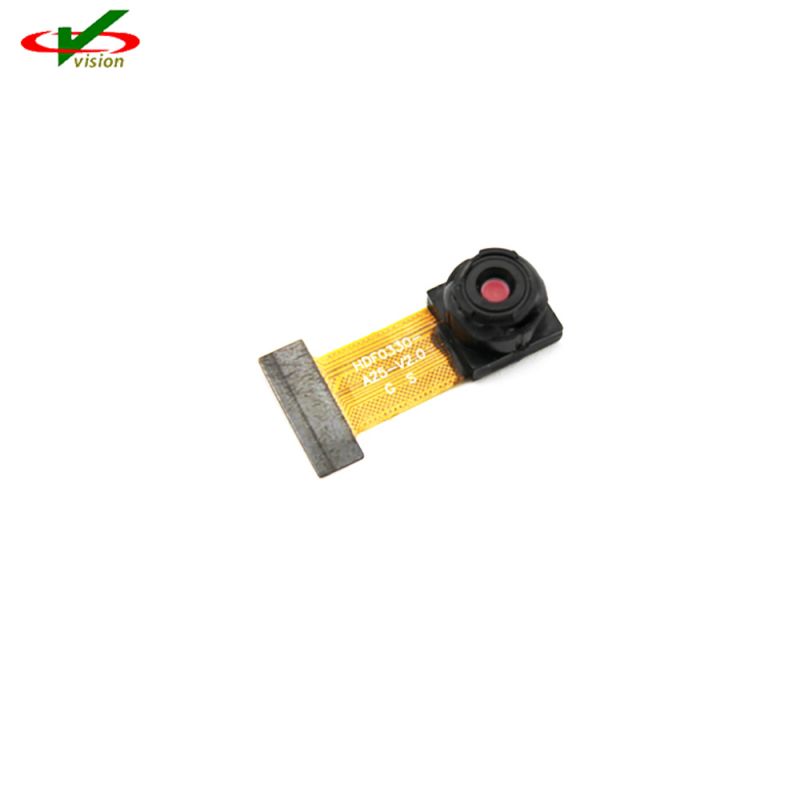

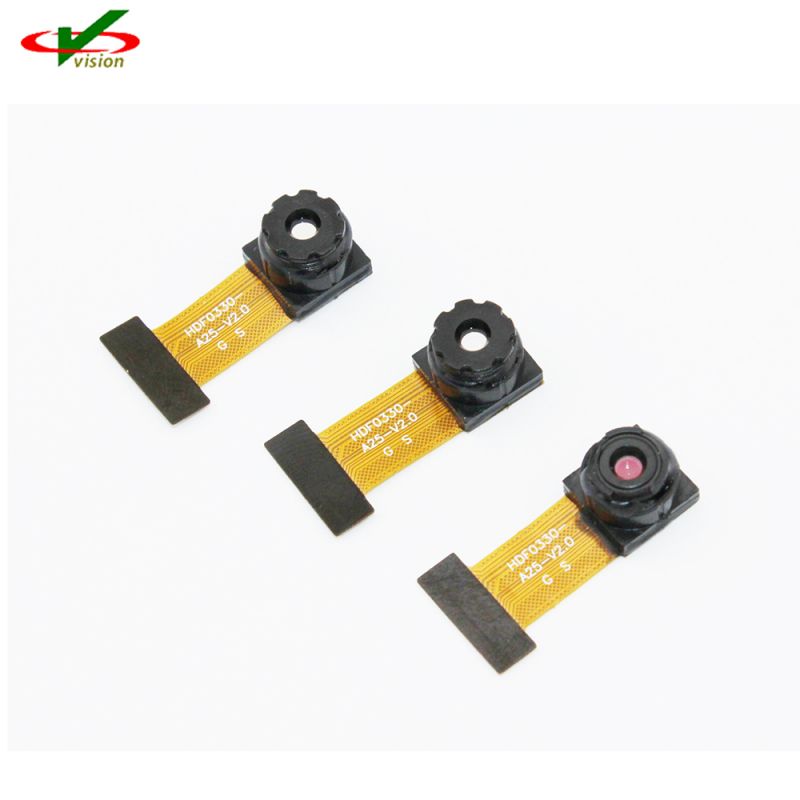

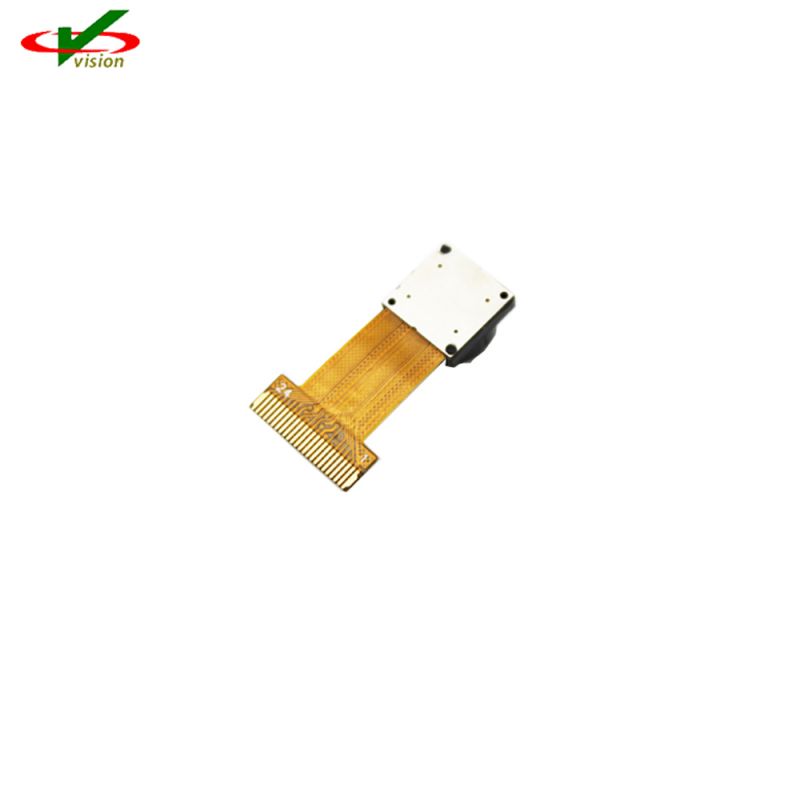

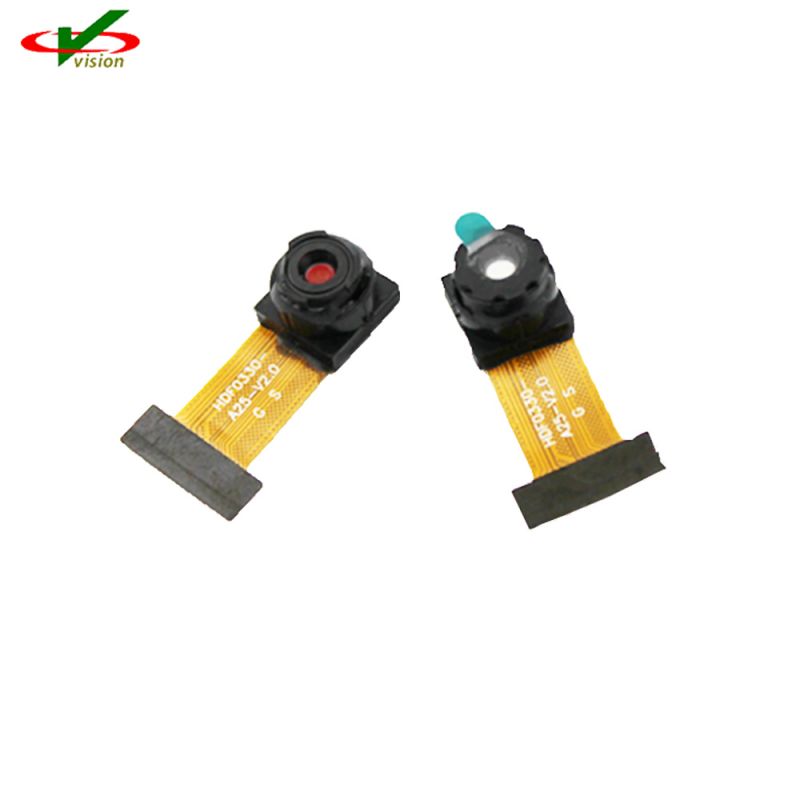

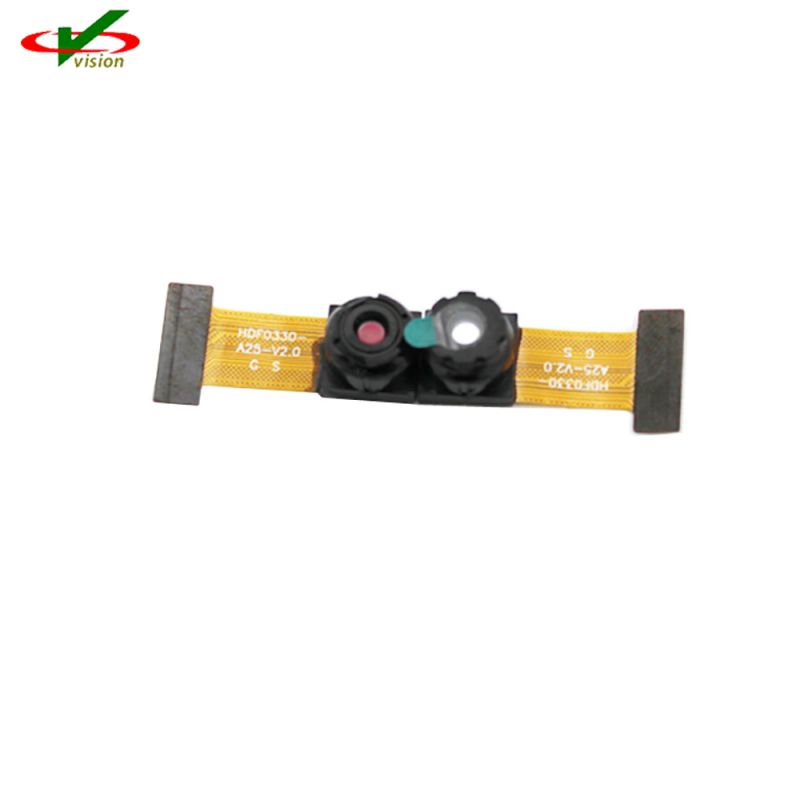

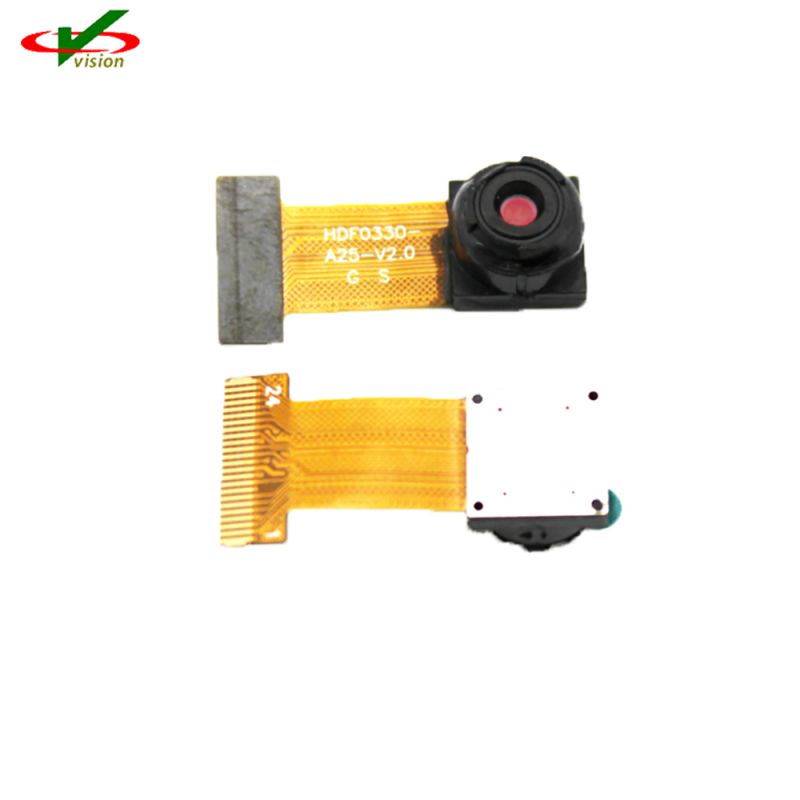

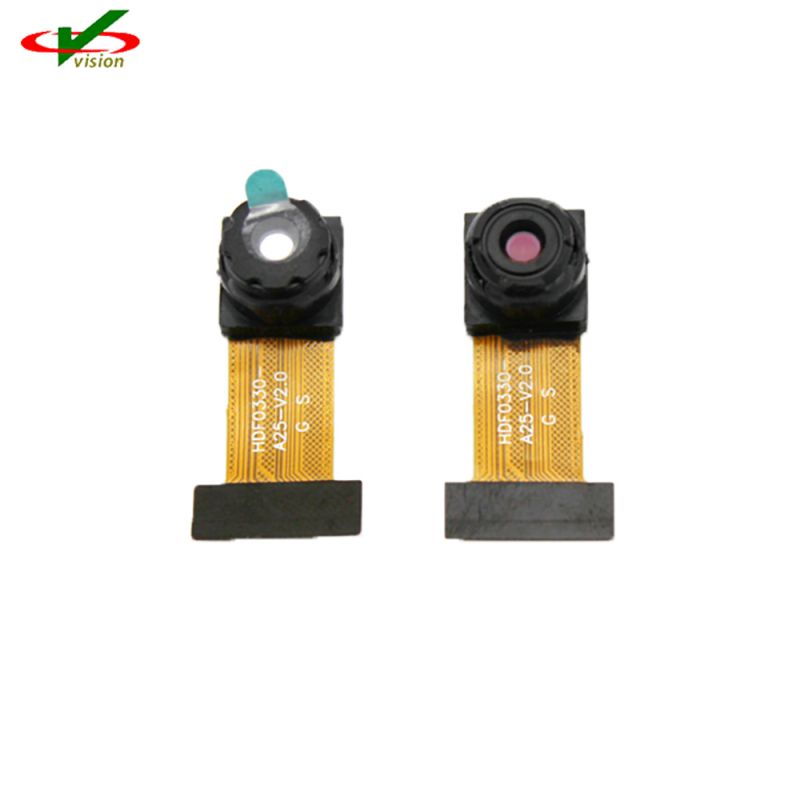

Aptinan 1080p Sensor Module AR0330 on 1/3 tuuman digitaalinen CMOS-kuvakenno, jonka aktiivipikselimatriisi on 2304Hx1536V.
1080p-sensorimoduuli AR0330 voi tukea 3,15 megapikselin (2048H x 1536V) digitaalista still-kuvaa ja 1080p30+20% EIS (2304H x 1296V) digitaalista videotilaa.
1080p-sensorimoduuli AR0330 sisältää kehittyneitä kameratoimintoja, kuten ikkunointi-, peilaus-, sarake- ja rivialinäytteenottotilat ja tilannekuvatilat.
• 2,2 µm:n pikseli Aptina™ A-Pix™ -tekniikalla
• Erinomainen suorituskyky hämärässä
• 3,4 Mp (3:2) ja 3,15 Mp (4:3) still-kuvat
• Ulkoisen mekaanisen sulkimen tuki
• Tuki ulkoiselle LED- tai Xenon-salamalle
• Dataliitännät: kaksikaistainen sarja-MIPI tai rinnakkaisliitäntä
• On-chip vaihelukittu silmukka (PLL) oskillaattori
• Integroitu sijaintiin perustuva värin ja linssin varjostuksen korjaus
• Yksinkertainen kaksijohtiminen sarjaliitäntä
• Automaattinen mustan tason kalibrointi
• 12-10-bittinen A-Law-pakkaus
• Slave-tila tarkkaan kuvataajuuden säätöön ja kahden anturin synkronointiin
| Avainparametrit | Tyypillinen arvo | ||
| Optinen muoto | 1/3 tuumaa (6,0 mm) | ||
| Koko sarja: 6,09 mm | |||
| Stillkuva: 5,63 mm (4:3) | |||
| HD-kuva: 5,82 mm (16:9) | |||
| Aktiiviset pikselit | 2304 (K) x 1536 (V): (koko ryhmä): | ||
| 5,07 mm (K) x 3,38 mm (V) | |||
| 2048(K) x 1536(V) (4:3, still-tila) | |||
| 2304(K) x 1296(V) (16:9, sHD-tila) | |||
| Pikselin koko | 2,2 μm x 2,2 μm | ||
| Värisuodatinryhmä | RGB Bayer | ||
| Suljin tyyppi | ERS ja GRR | ||
| Tulokellon alue | 6-27 MHz | ||
| Lähtökello maksimi | 98 Mp/s (rinnakkais- tai 2-kaistainen MIPI) | ||
| Reaktiivisuus | 2,0 V/lux-sek | ||
| Tehon kulutus | 1080P30 MIPI-tila: 282mW. | ||
| 1080P30 Rinnakkaistila: 252mW | |||
| SNRMAX | 39 dB | ||
| Dynaaminen alue | 69,5 dB | ||
| Syöttöjännite | I/O/Digitaalinen | 1,7–1,9 V (1,8 V nimellinen) tai 2,4–3,1 V (2,8 V nimellinen) |
|
| Digitaalinen | 1,7–1,9 V (1,8 V nimellisjännite) | ||
| Analoginen | 2,7–2,9 V | ||
| Käyttölämpötila (risteys) -TJ |
–30°C - +70°C | ||
| Pakettivaihtoehdot | 6,28 mm x 6,65 mm CSP | ||
• 1080P30 teräväpiirto digitaalinen videokamera
• Web-kamerat ja videoneuvottelukamerat
• Turvallisuus
